防災標識の種類

JIS Z 9098 災害種別避難誘導標識システムで使用する図記号一覧

防災標識には「JIS化された災害種別図記号」を用いることで、避難場所表示の標準化を進めています。

JIS Z 9098で用いるJIS図記号

出典:JIS Z 9098

災害種別 図記号
災害種別 一般図記号 注意図記号 避難場所図記号 避難所図記号
洪水 JIS Z 8210-6.5.1
JIS Z 8210-6.5.1
JIS Z 8210-6.1.4
JIS Z 8210-6.1.4

JIS Z 8210-6.1.5
内水氾濫
高潮 JIS Z 8210-6.5.3
JIS Z 8210-6.5.3
JIS Z 8210-6.3.9
JIS Z 8210-6.3.9

JIS Z 8210-6.1.6

JIS Z 8210-6.1.5
津波
JIS Z 8210-6.1.7
土石流 JIS Z 8210-6.5.2
JIS Z 8210-6.5.2
JIS Z 8210-6.3.10
JIS Z 8210-6.3.10
JIS Z 8210-6.1.4
JIS Z 8210-6.1.4

JIS Z 8210-6.1.5
がけ崩れ・
地すべり
JIS Z 8210-6.5.4
JIS Z 8210-6.5.4
JIS Z 8210-6.3.11
JIS Z 8210-6.3.11
JIS Z 8210-6.1.4
JIS Z 8210-6.1.4

JIS Z 8210-6.1.5
大規模な
火事
JIS Z 8210-6.5.5
JIS Z 8210-6.5.5
JIS Z 8210-6.1.4
JIS Z 8210-6.1.4

JIS Z 8210-6.1.5

JIS Z 9098で用いる方向矢印の形状および種類

出典:JIS Z 8210-6.4.9

矢印の
形状
  左方向 右方向 直進 斜め
方向 左方向  右方向  直進  斜め

斜め方向矢印については、右下、左下および左上方向も可とする。

JIS Z 9098 災害種別避難誘導標識システム概要

JIS Z 9098では、現在地の注意情報・避難情報、避難場所に至るまでの道順、目的地の避難場所の 情報までを一連の流れとし、「これらの標識を途切れることなく設置すること」としています。 また全般に「外国語併記が望ましい」としています。

資料提供:(一社)日本標識工業会

JIS Z 9098 災害種別避難誘導標識システム (注意標識のある場合)

1 注意標識   2 避難情報標識

災害が発生する危険性が高い地域に設置。※高潮・津波・土石流・がけ崩れ・地すべりのみ

現在地・避難場所の位置・避難場所までの方向矢印など、避難に役立ち、学習効果がある情報を災害別に表示。

避難場所までの距離・方向矢印、避難場所の情報(図記号・災害種別図記号・名称など)を表示。

目立つ位置に設置。 避難場所の名称や、どの災害に適しているかの図記号を表示。

土石流注意 津波・高潮避難場所案内
避難経路案内
津波 避難誘導標識 避難場所標識

JIS Z 9098 災害種別避難誘導標識システム (注意標識のない場合)

1 避難情報標識   2 避難誘導標識   3 避難場所標識
避難場所案内 避難誘導標識
避難場所標識

適不適表示

JIS Z 9098では、「その避難場所がどの災害の避難に適しているか、または適していないかを表示すること」を規定しています。

適不適表示マーク

当該避難場所がどの災害に適しているか適していないかを「適不適表示マーク」(○および×)を
用い表示します。

適不適表示マーク 意味
○

この避難場所は、当該災害の種類の
避難場所に適していることを表します。

黒: マンセル値N1を使用する。

×

この避難場所は、当該災害の種類の
避難場所に適していないことを表します。

黒: マンセル値N1を使用する。

注) 「適不適表示マーク」は、災害種別一般図記号の上に重ならないように注意します。
また、表示が煩雑にならないように注意します。

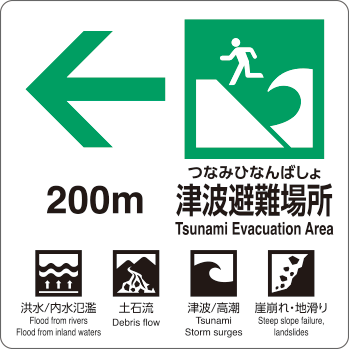

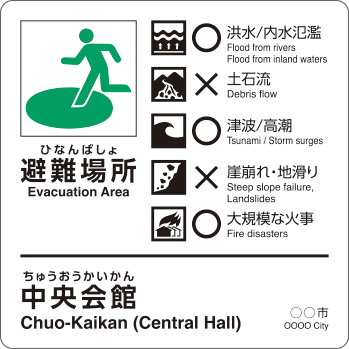

適不適表示マークの記載例

適不適表示マークの記載例/避難所名称/JIS Z 8210-6.1.5 避難所図記号/JIS Z 8210-6.1.7 津波避難場所図記号/当該避難場所は、洪水、高潮および津波には適しているが、土石流・がけ崩れ・地すべりおよび大規模な火事には適していないことを示している。
