• 触知案内図全体の寸法は、W1000mm×H600mm以内が 望ましい。
• 触知案内図と墨字（印刷された文字）によるサインが併設されている場合、相互の表示内容に関連性がなければならない。
• 触知案内図には、墨字を併記することができる。
• 製造年月日および問い合わせ先を記載することが望ましい。

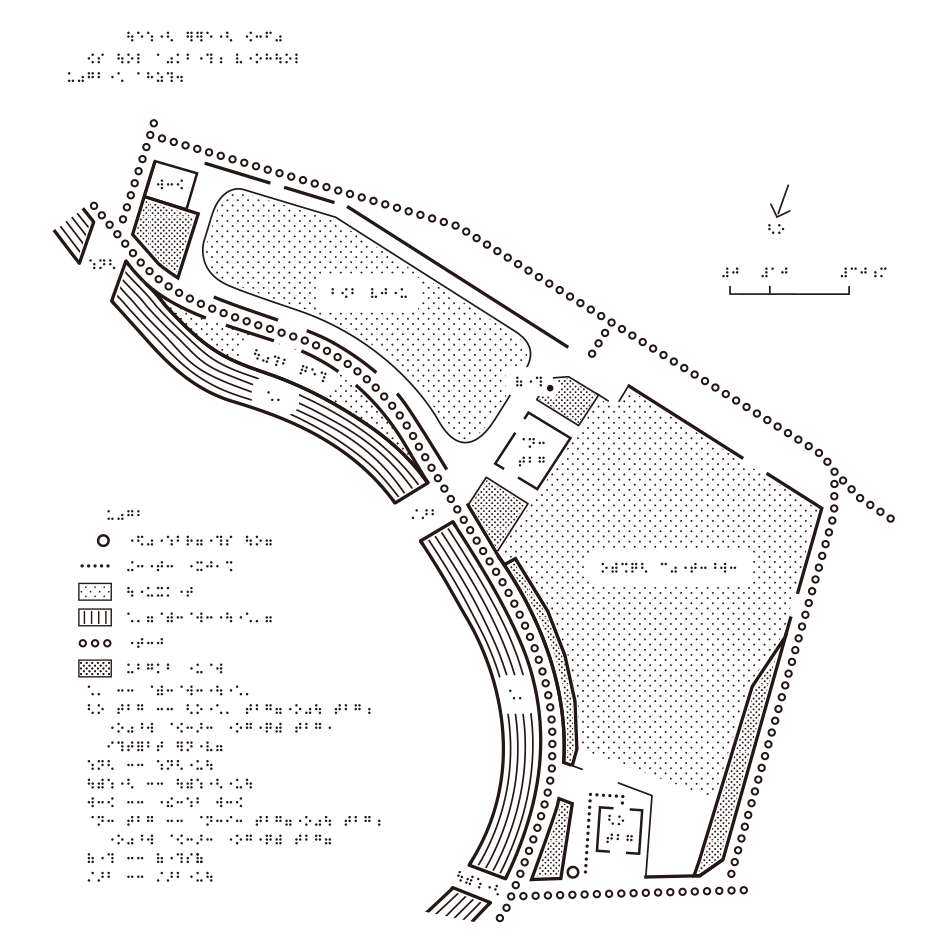

• 触知案内図の向きは、利用者にとっての正面が図形の上側になるように表示する。
• 表題は、通常触知案内図の左上又は上部中央に表示する。
• 凡例は触知図形の左側か上部の表題下付近に配置する。この位置から著しく離れた場所に表示せざるを得ない場合には、解説文などで説明しなければならない。
• 触知図形は、触読性を優先するために変形することができる。
• 触知図形は、利用できる箇所と利用できない箇所との差を明確にしなければならない。
• 部屋又は建物などの出入口の位置表示は、明確にしなければならない。

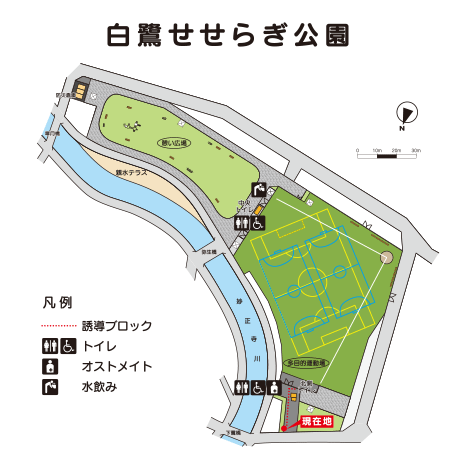

• 墨字の案内図と併記する場合、弱視者・色覚障がい者が見やすいレイアウトや配色であることが望ましい。

利用できない（通れない）場所はどこか

路面が整備されておらず視覚障がい者を誘導するには不適切な園路や、関係者用通路などの情報は触地図上では不要なため、通れない場所としてまとめます。

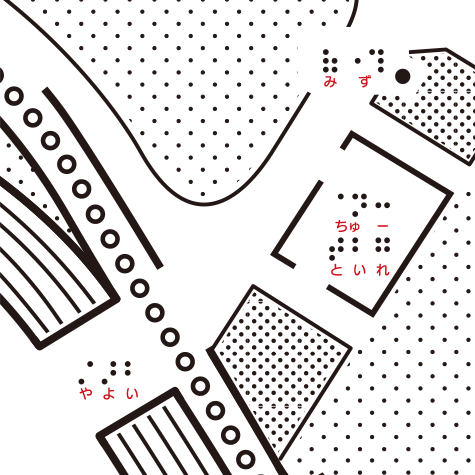

墨字レイアウトでは簡略化されている情報

「トイレ」を例に挙げると、男女兼用か、車椅子に対応しているか、出入口はどこかなど、より詳細な情報が必要になります。その他、歩道なのか車も通る道路なのかなど、単なる「道」として描かれている部分にも再確認が必要です。

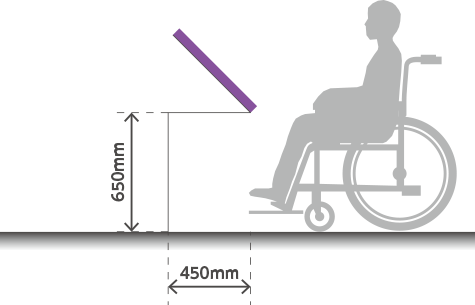

点字・触知図サインを設計する際、手で触りやすいよう表示面を傾斜させた低めのサインにすることが多いですが、その際は車椅子使用者でも近づけるように、床面から表示板下部の高さを650mm以上、奥行を450mm程度（※02）確保する必要があります。また、表示面の高さがヒトの手が無理なく届く可動範囲に納まっている必要があります。

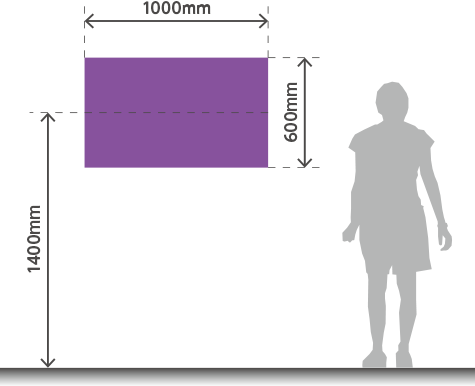

壁面に垂直に取り付ける場合は、表示板の中心を高さ1400mm（※01）の位置とすることが規定されています。

どちらの場合も、「視覚障害者誘導用ブロック（JIS T 9251）」を設けて、点字・触知図サインの位置まで誘導することが求められています。
